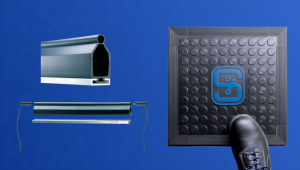

Schaltleisten schützen vor Verletzungen/ Beschädigungen an Quetsch- und Scherstellen. Schaltmatten sind dagegen für die Absicherung von ganzen Arbeitsbereichen geeignet. Beide Systeme werden durch mechanischen Kontakt ausgelöst – Schaltleisten durch das Eindrücken der Oberkante des Gummiprofils, Schaltmatten durch das Eigengewicht beim Betreten.
Das Schaltleisten-System SE40/ SE70 ist modular aufgebaut und kann den Anforderungen der konkreten Einsatzsituation angepasst werden. Das Auslösen der Schaltleiste erfolgt durch das Eindrücken des von einer Infrarot-Lichtschranke genutzten geschlossenen Kanals. Dieser befindet sich oben auf dem Hauptprofil. Daher ist eine Auslösung nur bei weitgehend vorderseitiger Betätigung möglich. Für die Konfiguration sind folgende Informationen wichtig:
– Nachlaufweg durch Abschaltzeit der gesamten gefahrbringenden Bewegung
– Befestigungsart (stirnseitig oder über Befestigungsschenkel)
– Anforderungen an die Medienbeständigkeit des Gummiprofils
– erforderliche Gesamtlänge des Systems sowie der Zuleitung der IR-Sensoren
– erforderlicher Performance Level
Für ein Gesamtsystem sind mindestens folgende Komponenten erforderlich: Aluprofil, Gummiprofil, IR-Sensoren-Paar und Auswertebaustein.
Sicherheits-Schaltmatten bestehen aus zwei voneinader isolierten umspritzten Metallplatten. Das Gewicht beim Betreten der Schaltmatten erzeugt eine reversible Durchbiegung der Metallplatten. Diese führt zu einem Querschluss zwischen den Platten, der durch einen angeschlossene Auswertebaustein detektiert wird.
Der Typ SMS 4 hat keinen abgesenkten Rand und wird mit Rampen- oder Befestigungsschienen auf dem Untergrund fixiert. Mit dem Typ SMS 4 lassen sich auch größere Flächen durch Verwendung mehrerer Schaltmatten absichern.
Dagegen wird der Typ SMS 5 mit einem umlaufenden angespritzten Rampenprofil geliefert. Dadurch ist diese Ausführung besonders für Einzelverlegung geeignet. Das angespritzte Rampenprofil gehört nicht zur aktiven Fläche und kann daher an einzelnen Seiten abgetrennt werden. Das ermöglicht die Verlegung in seitlich abgegrenzten Bereichen.
